Fabricant de pompes à moteur noyé pour fluides dangereux et applications industrielles
OPTIMEX conçoit et fabrique des pompes à moteur noyé industrielles destinées au transfert sécurisé de fluides dangereux, toxiques, inflammables, volatils, corrosifs, chauds, cryogéniques, radioactifs ou sous haute pression.

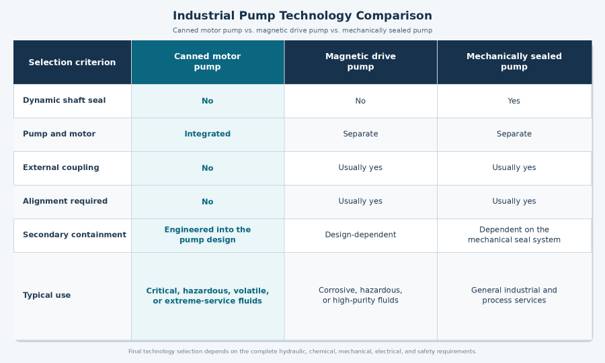

Également appelée pompe hermétique à moteur noyé (canned motor pump), cette technologie de pompe centrifuge sans garniture mécanique est particulièrement adaptée aux procédés industriels dans lesquels l’étanchéité, le confinement du fluide et la sécurité des installations constituent des exigences essentielles.
Cette conception de pompe sans garniture mécanique permet de maintenir le fluide à l’intérieur de l’ensemble pompe-moteur et constitue une solution particulièrement adaptée au pompage de produits chimiques dangereux, solvants, hydrocarbures, GPL et gaz liquéfiés, fluides caloporteurs, produits corrosifs ainsi qu’aux applications cryogéniques (pompe cryogénique à moteur noyé) et nucléaires (pompe nucléaire à moteur noyé).
OPTIMEX développe des pompes à moteur noyé sur mesure en fonction des caractéristiques hydrauliques, chimiques, mécaniques et électriques de chaque application : débit, hauteur manométrique, NPSH, pression, température, propriétés du fluide, matériaux, contraintes d’installation et exigences de sécurité.
Selon les projets et applications, les pompes peuvent être étudiées en tenant compte des référentiels et exigences applicables, notamment API 685, ISO 15783 et ATEX.
Pompes API 685, ISO 15783 et ATEX
Pompes à moteur noyé API 685, ISO 15783 et ATEX pour applications industrielles
La conception et la sélection d’une pompe à moteur noyé destinée au transfert de fluides dangereux doivent tenir compte non seulement des performances hydrauliques et des caractéristiques du fluide, mais également des normes, réglementations et exigences de sécurité applicables au projet.
Selon le secteur industriel, le pays d’installation et les spécifications du client, une pompe centrifuge sans garniture mécanique peut notamment être concernée par les référentiels API 685 et ISO 15783, ainsi que par les exigences ATEX lorsqu’elle est destinée à fonctionner dans une atmosphère potentiellement explosive en Europe.
Ces exigences peuvent avoir une incidence sur la conception de la pompe, le confinement du fluide, les matériaux, les paliers, l’instrumentation, les essais, la documentation, le moteur et les dispositifs de protection.
OPTIMEX étudie chaque projet en fonction du fluide pompé, du point de fonctionnement, de la pression, de la température, de la zone d’installation, des exigences de certification et des spécifications techniques du client.
Les normes API 685 et ISO 15783 constituent des référentiels importants pour la spécification de pompes centrifuges sans garniture mécanique, notamment les pompes à moteur noyé et les pompes à entraînement magnétique.
* API 685 pour les pompes à moteur noyé et à entraînement magnétique
La norme API 685 concerne les pompes centrifuges sans garniture mécanique destinées aux services concernés des industries du pétrole, de la pétrochimie et du gaz.
Elle couvre les deux grandes technologies de pompes hermétiques sans garniture mécanique r:
- les pompes à moteur noyé (canned motor pumps),
- les pompes à entraînement magnétique (magnetic drive pumps),
API 685 définit des exigences techniques concernant notamment la conception de la pompe, le confinement sous pression, les matériaux, les paliers, les circuits internes, l’instrumentation ainsi que les contrôles, essais et documents associés au projet.
Pour un acheteur ou un bureau d’études, spécifier une pompe API 685 ne consiste donc pas uniquement à demander une pompe hermétique : la conception de l’équipement doit être évaluée par rapport aux exigences du standard et aux spécifications particulières du projet.
Les exigences de l’utilisateur final, de l’EPC ou de l’ingénierie peuvent venir compléter celles de l’API 685.
* ISO 15783 pour les pompes rotodynamiques sans garniture
La norme ISO 15783 concerne également les pompes rotodynamiques sans dispositif d’étanchéité d’arbre, notamment les technologies à moteur noyé et à entraînement magnétique.
Le choix entre API 685, ISO 15783 ou une spécification particulière dépend donc du secteur, du projet et des exigences du donneur d’ordre.OPTIMEX peut intégrer ces référentiels dans l’étude d’une pompe à moteur noyé sur mesure lorsque leur application est requise par le projet.
Pour les installations situées en atmosphère potentiellement explosive, les équipements destinés au marché européen peuvent être soumis aux exigences de la réglementation ATEX.
Cette problématique concerne particulièrement les installations manipulant des gaz, vapeurs ou liquides inflammables, notamment dans les industries chimiques, pétrochimiques, gazières et énergétiques.
Une pompe à moteur noyé ATEX associe l’intérêt d’une conception sans garniture mécanique à des exigences spécifiques liées à son utilisation dans une zone présentant un risque d’atmosphère explosive.
La suppression de la garniture mécanique contribue à réduire une voie potentielle d’émission du fluide pompé, mais une pompe sans garniture mécanique n’est pas automatiquement une pompe certifiée ATEX.
La conformité ATEX doit être vérifiée pour la configuration exacte de l’équipement et les conditions d’installation prévues.
* Pompe pour zone ATEX 1 ou zone ATEX 2
Lors de la sélection d’une pompe industrielle ATEX, les caractéristiques de la zone d’installation doivent être définies dans les données du projet.
Selon l’application, l’analyse peut notamment prendre en compte :
- la zone ATEX, notamment zone 1 ou zone 2 lorsqu’elles sont applicables,
- la nature de l’atmosphère explosive,
- le groupe d’équipement et la catégorie concernés,
- le groupe de gaz,
- la classe de température,
- les températures maximales admissibles,
- le mode de protection,
- le marquage et le niveau de protection requis,
Ces éléments doivent être confrontés à la certification disponible pour la configuration précise de la pompe à moteur noyé envisagée.
* Pompes ATEX pour fluides inflammables et volatils
Les pompes ATEX pour fluides inflammables peuvent notamment être étudiées pour le transfert de solvants, hydrocarbures, produits pétrochimiques, liquides volatils, GPL et autres produits susceptibles de générer des atmosphères dangereuses.
Dans ce type d’application, la sélection doit combiner deux problématiques distinctes :
- le confinement du fluide, assuré par la conception appropriée de la pompe à moteur noyé,
- la compatibilité de l’équipement avec l’atmosphère explosive, définie par les exigences ATEX applicables au projet.
OPTIMEX intervenant sur des projets internationaux, les exigences applicables à une pompe à moteur noyé pour atmosphère explosive peuvent varier selon le pays de destination et les spécifications du donneur d’ordre.
Le système IECEx peut être demandé pour certains projets internationaux concernant des équipements destinés aux atmosphères explosives.
OPTIMEX analyse ainsi les exigences de certification, le pays d’installation, la classification de la zone, le groupe de gaz, la classe de température, les caractéristiques électriques et la configuration de la pompe lors de la revue technique du projet.
Le marquage exact, le mode de protection, le périmètre du certificat et la compatibilité avec la pompe sélectionnée doivent être confirmés pour chaque application.
Cette approche permet de développer des pompes à moteur noyé destinées aussi bien aux projets industriels français et européens qu’aux installations internationales soumises à d’autres exigences de certification.
Fabricant de pompes à moteur noyé
Fabricant de pompes à moteur noyé sur mesure pour applications industrielles critiques
Lorsqu’une application implique un fluide dangereux, des conditions de fonctionnement sévères ou des contraintes particulières d’installation, la sélection d’une pompe standard ne suffit pas toujours.
OPTIMEX conçoit et fabrique des pompes à moteur noyé sur mesure à partir des caractéristiques réelles du procédé et des spécifications techniques du client.
Chaque projet fait l’objet d’une étude intégrant les performances hydrauliques recherchées, les propriétés du fluide, la pression, la température, les matériaux, les caractéristiques électriques, les contraintes d’implantation ainsi que les exigences de confinement, de sécurité et de certification.
Cette approche permet à OPTIMEX de développer des pompes centrifuges hermétiques sans garniture mécanique adaptées aux fluides dangereux et aux applications industrielles critiques : chimie, pétrochimie, hydrocarbures et gaz liquéfiés, énergie, cryogénie, nucléaire et autres procédés présentant des conditions de service particulières.
De l’étude de l’application aux essais de la pompe, OPTIMEX maîtrise en interne des étapes clés de la conception, de la fabrication, de l’assemblage et du contrôle des pompes à moteur noyé.
La conception d’une pompe à moteur noyé sur mesure commence par l’analyse détaillée du procédé et du fluide à transférer.
OPTIMEX étudie notamment :
- la nature et la composition du fluide,
- le débit demandé,
- la hauteur manométrique totale (HMT),
- les conditions d’aspiration et le NPSH disponible,
- les pressions de fonctionnement et de calcul,
- les températures de service,
- la masse volumique et la viscosité,
- la pression de vapeur et le risque de vaporisation,
- les propriétés lubrifiantes du fluide,
- la corrosivité et la compatibilité chimique,
- les risques de cristallisation, polymérisation ou présence de particules,
- les contraintes d’implantation et d’encombrement,
- les raccordements hydrauliques,
- les caractéristiques de l’alimentation électrique,
- les contraintes ATEX ou autres exigences applicables au projet,
À partir de ces données, l’équipe d’ingénierie OPTIMEX réalise le dimensionnement hydraulique de la pompe, la conception mécanique et électrique, le choix des matériaux ainsi que la définition du circuit interne nécessaire au refroidissement du moteur et à la lubrification des paliers.
La géométrie de la pompe et ses interfaces peuvent également être adaptées à l’installation : encombrement disponible, orientation, tuyauteries existantes, instrumentation, raccordements électriques ou exigences particulières du client.
Cette capacité d’adaptation permet de développer une pompe hermétique sur mesure lorsque les caractéristiques du procédé ne peuvent pas être satisfaites de manière optimale par une configuration standard.
Elle répond notamment aux projets nécessitant une pompe pour fluide toxique, corrosif, inflammable ou volatil, une pompe haute température ou haute pression, ou encore une configuration spécifique pour une application cryogénique ou nucléaire.
L’enjeu n’est donc pas simplement de sélectionner une référence dans un catalogue, mais de concevoir la pompe à partir de l’application industrielle.
L’un des éléments différenciants d’OPTIMEX réside dans la maîtrise interne d’opérations essentielles à la fabrication d’une pompe à moteur noyé industrielle.
Contrairement à un simple distributeur de pompes, OPTIMEX intervient directement sur la conception et la fabrication de composants critiques de l’ensemble pompe-moteur.
* Fabrication du moteur noyé
Le moteur électrique constitue une partie intégrante de la pompe.
OPTIMEX maîtrise des opérations clés liées à sa fabrication, notamment :
- le bobinage du stator,
- l’encapsulation du moteur,
- la fabrication du rotor,
- l’intégration des composants du moteur noyé,
- l’assemblage électrique et mécanique,
Cette maîtrise est particulièrement importante pour une technologie dans laquelle les performances du moteur, le comportement du rotor, le refroidissement interne et la partie hydraulique sont directement liés.
* Fabrication des composants sous pression et assemblage
OPTIMEX maîtrise également la fabrication et l’assemblage de composants participant à l’intégrité de la pompe hermétique.
Cette intégration industrielle permet de maîtriser des paramètres essentiels tels que les tolérances mécaniques, le comportement du rotor, les performances du moteur et l’intégrité de l’ensemble sous pression.
La fabrication d’une pompe à moteur noyé sur mesure se poursuit par différentes opérations de contrôle et d’essai destinées à vérifier sa conformité aux spécifications du projet.
Avant expédition, les pompes peuvent notamment faire l’objet d’essais de performances hydrauliques, d’essais électriques et d’essais d’étanchéité, complétés par des contrôles dimensionnels et visuels.
* Essais hydrauliques et électriques
Les essais de performance de la pompe permettent de contrôler son comportement hydraulique par rapport aux caractéristiques prévues pour l’application.
Selon le projet et le plan d’essais applicable, les contrôles peuvent porter sur les performances hydrauliques de l’équipement ainsi que sur son fonctionnement électrique.
Ces essais contribuent à vérifier la cohérence entre la pompe fabriquée, son point de fonctionnement et les spécifications définies lors de l’étude.
* Contrôles d’étanchéité et qualité de fabrication
Des contrôles d’étanchéité peuvent être réalisés afin de vérifier l’intégrité de l’ensemble concerné, complétés par les inspections dimensionnelles et visuelles prévues.
Pour une pompe hermétique destinée à un fluide dangereux, ces contrôles participent directement à la maîtrise de la qualité de fabrication et du confinement attendu de l’équipement.
* Traçabilité, certificats matières et documentation
Selon les exigences du projet, la documentation qualité peut notamment comprendre :
- les rapports d’essais,
- les certificats matières,
- les rapports et enregistrements de contrôle,
- la traçabilité des matériaux,
- la traçabilité des composants,
- les documents qualité demandés dans les spécifications du client,
Cette capacité documentaire est particulièrement importante pour les applications critiques et les secteurs imposant des exigences élevées de contrôle et de traçabilité.
Des exigences particulières de contrôle ou d’essai peuvent également être intégrées en fonction des spécifications du client et des normes applicables.
Choisir OPTIMEX
Pourquoi choisir OPTIMEX comme fabricant de pompes à moteur noyé ?
Le choix d’un fabricant de pompes à moteur noyé est déterminant lorsque le fluide, les conditions de fonctionnement ou la criticité du procédé imposent des exigences élevées de confinement, de fiabilité et de sécurité.
OPTIMEX est spécialisé dans la conception et la fabrication de pompes hermétiques sans garniture mécanique destinées aux fluides dangereux et aux applications industrielles sévères.
Son expertise associe la maîtrise de la technologie du moteur noyé, l’ingénierie hydraulique, mécanique et électrique, la fabrication intégrée et la capacité à développer des pompes industrielles sur mesure lorsque les solutions standards ne répondent pas aux exigences du projet.
De l’étude d’une nouvelle pompe au remplacement d’un équipement existant, OPTIMEX accompagne les industriels, ingénieries, EPC et OEM dans la définition de solutions adaptées à leurs conditions réelles de fonctionnement.
Depuis 1998, OPTIMEX est spécialisé dans les pompes hermétiques et la technologie des pompes à moteur noyé.
Cette expérience permet à ses équipes d’intervenir sur des applications dans lesquelles le comportement du fluide, les conditions de service et les exigences de confinement nécessitent une expertise spécifique.
OPTIMEX développe notamment des solutions pour le pompage de fluides :
- toxiques ou CMR,
- corrosifs,
- inflammables,
- volatils,
- sous haute pression,
- à haute ou très basse température,
- cryogéniques,
- radioactifs,
Cette expertise repose notamment sur la maîtrise des éléments caractéristiques d’une pompe centrifuge à moteur noyé : confinement du fluide, moteur électrique intégré, rotor immergé, chemise statorique, paliers hydrodynamiques et circuits internes de refroidissement et de lubrification.
Lorsque les caractéristiques du procédé dépassent les possibilités d’une pompe standard, OPTIMEX développe des pompes à moteur noyé sur mesure adaptées aux contraintes spécifiques de l’application.
L’étude peut concerner des :
- fluides difficiles: produits corrosifs, toxiques, CMR, inflammables, volatils ou présentant des propriétés particulières de lubrification, cristallisation ou vaporisation,
- hautes pressions: avec des conceptions spécifiques adaptées aux contraintes mécaniques et hydrauliques du projet,
- températures extrêmes: fluides haute température, huiles thermiques, fluides caloporteurs ou, à l’inverse, liquides cryogéniques,
- applications ATEX: lorsque l’équipement est destiné à être installé dans une atmosphère potentiellement explosive et que les exigences applicables au projet doivent être intégrées,
- applications nucléaires: nécessitant selon le projet des exigences particulières de confinement, matériaux, qualité, contrôle et traçabilité,
- applications cryogéniques: pour lesquelles les très basses températures, les matériaux, le NPSH et la maîtrise de la vaporisation nécessitent une conception spécifique,
OPTIMEX peut adapter les caractéristiques hydrauliques, mécaniques, électriques et matériaux de la pompe aux spécifications des industriels, bureaux d’études, EPC et OEM.
La géométrie et les interfaces peuvent également être étudiées en fonction des contraintes d’encombrement, des raccordements hydrauliques, de l’instrumentation et de l’installation existante.
L’objectif est de développer une solution de pompage hermétique autour de l’application, plutôt que d’imposer une pompe standard à un procédé présentant des conditions sévères.
Le vieillissement d’une installation, l’obsolescence d’un modèle ou d’un fabricant, l’évolution du procédé ou la difficulté à obtenir certaines pièces détachées peuvent nécessiter le remplacement d’une pompe à moteur noyé existante.
OPTIMEX peut étudier le développement d’une pompe de remplacement sur mesure destinée à s’intégrer dans une installation existante.
Selon le projet, l’objectif peut être de préserver tout ou partie des interfaces existantes :
- raccordements hydrauliques ;
- position des brides d’aspiration et de refoulement ;
- encombrement disponible ;
- emprise ou implantation de l’équipement ;
- interfaces avec la tuyauterie ;
- instrumentation ;
- alimentation et interfaces électriques,
Cette approche de retrofit de pompe industrielle peut permettre de remplacer un équipement vieillissant ou obsolète tout en limitant les modifications à apporter à l’installation.
Vous recherchez une pompe à moteur noyé pour un fluide dangereux ou une application critique ?
Transmettez à OPTIMEX vos données procédé, votre fiche technique ou la référence de la pompe existante.
Nos ingénieurs étudient le fluide, le débit, la HMT, le NPSH, la pression, la température, les contraintes ATEX, les matériaux et les interfaces d’installation afin de définir une pompe à moteur noyé adaptée à votre application.
