Pompe verticale immergée
Comment fonctionne une pompe à rotor noyé ?
De par leur design et leur capacité de submersion totale, les pompes à rotor noyé sont très bien adaptées aux applications nécessitant des pompes verticales immergées en réservoir. En effet, à l’instar d’une pompe à ligne d’arbre dont la partie hydraulique est submergée dans le réservoir et le moteur monté à l’extérieur au-dessus de la plaque de pose, le groupe motopompe à rotor noyé est totalement immergé et suspendu en dessous de la plaque de pose.
La technologie du rotor noyé comporte donc l’avantage majeur de supprimer l’arbre long permettant l’entrainement de la roue centrifuge au fond du réservoir. En effet dans une pompe classique à ligne d’arbre, la longueur de l’arbre de transmission varie de quelques mètres à plusieurs dizaines de mètres en fonction de la hauteur du réservoir. Le guidage de cet arbre peut alors s’avérer complexe à la mise en œuvre avec plusieurs paliers intermédiaires et est fréquemment source de problèmes de fiabilité. Les opérations de maintenances associées à ce type de construction peuvent par conséquent s’avérer très coûteuses et contraignantes.
Par l’importante réduction de cet arbre moteur et tout comme pour une pompe à rotor noyé horizontale, le nombre d’éléments mécaniques pour assurer le fonctionnement de la pompe est réduit et le taux de défaillance diminue également. Le MTBF (temps moyen entre pannes) est ainsi augmenté ce qui réduit les coûts de maintenance.
Des pompes industrielles étanches pour plus de sécurité
Les pompes à rotor noyés sont par définition des pompes étanches sans étanchéité dynamique. De même, grâce à leur construction monobloc entièrement immergée, aucune étanchéité dynamique n’est présente entre le réservoir et le milieu extérieur. Notamment sur des applications de stockage sous pression, ce point permet d’augmenter considérablement le niveau de sécurité de l’installation et permet ainsi des gains économiques sur l’investissement.

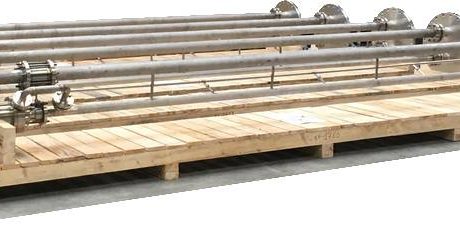

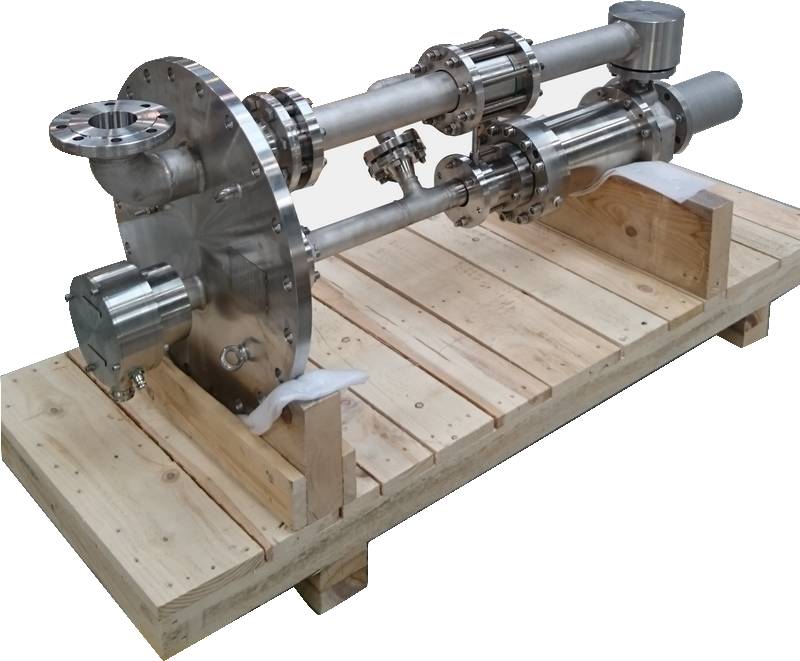

Toute la gamme OPTIMEX est applicable à ce design, ce qui ouvre une large plage de fonctionnement. Les pompes sont verticalisées, suspendues au couvercle par des tubulures, servant également de remontée des câbles de puissance et d’instrumentations vers l’extérieur. Leurs sorties se font sur une ou plusieurs boites à bornes.
Protection des pompes à rotor noyé
Les fonds de cuves ou de réservoir n’étant pas toujours d’une grande propreté, Optimex propose deux types de protection pour ses pompes étanches à rotor noyé : un dispositif de crépine monté à l’aspiration de la pompe et/ou un dispositif filtré installé sur la circulation interne.
Enfin, pour augmenter davantage la fiabilité et la sécurité de ces pompes, il est possible d’instrumenter la pompe afin de détecter préalablement un défaut et de mettre en œuvre des opérations adéquates.
Le retour d’expérience de ces pompes est très satisfaisant et OPTIMEX assure l’évolution de ce design en répondant à des applications de plus en plus critiques et innovantes. Contactez-nous pour toute question.
